Clapet d'entrée d'air SAFE-FLOW VALVE

• Clapet conçu pour permettre une admission d’air à fort débit lorsqu’une conduite est soumise à une dépression, qu’elle soit volontaire ou accidentelle, notamment lors de l’ouverture d’une vanne de vidange ou d’opérations de maintenance sur un tronçon.

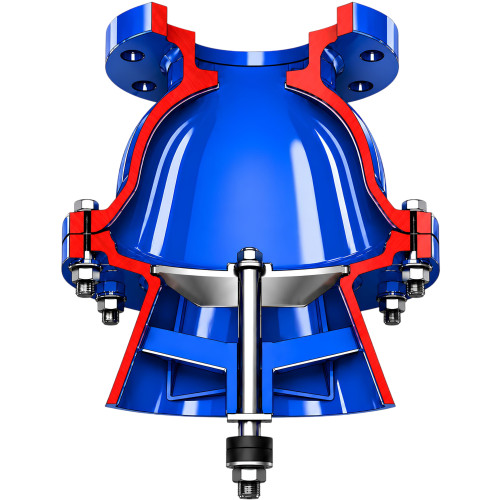

• Conception : corps intégrant un déflecteur optimisant la circulation de l’air.
• Performances : géométrie du corps et de l’opercule conçue pour assurer des débits d’air élevés tout en limitant les pertes de charge.
• Étanchéité : fermeture assurée par le poids propre de l’opercule, à partir de 0,2 bar.
• Optimisation hydraulique : cône spécialement profilé pour favoriser l’effet Venturi.
• Fiabilité : dispositif robuste, simple à exploiter et ne nécessitant aucune maintenance.
• Fabrications spécifiques : versions disponibles sur demande dans différents matériaux, notamment inox et Super Duplex.
• Protection anti-corrosion par revêtement époxy poudre 250 Microns RAL 5015.

Caractéristiques :

• Gamme : DN 80 au 400.
• PFA 10, 16, 25, 40
• Température maximum d’utilisation : 0 à 70°C.
• Dimension et perçage de la bride de raccordement selon norme EN 1092-2 et ISO 7005-2.
• La section de passage d’entrée d’air est égale au DN de la bride de raccordement.

 Conformité aux normes :

• Testé selon la norme ISO 5208-2.
• NF EN 1074-5.
• Perçage des brides selon EN 1092/2.

Agrément :

• ACS (Attestation de Conformité Sanitaire).

Fonction :

• Protection contre la dépression : une chute de pression dans une conduite d’eau en charge, provoquée notamment par la fermeture d’une vanne, l’arrêt d’un pompage ou l’ouverture d’une vidange, peut entraîner des détériorations importantes : déformation ou aplatissement de la canalisation, déplacement des joints, voire leur aspiration.
• Admission d’air à grand débit : afin de prévenir ces risques, le clapet assure une entrée d’air rapide et en quantité suffisante dans la conduite. Cette admission permet de limiter la dépression et de préserver l’intégrité de la canalisation et de ses équipements.

Applications :

• Réseaux d’eau potable et d’eaux brutes.
• Réseaux d’irrigation.

Tests :

• Tests selon EN 1074-4 Essai de l’enveloppe réalisé à 1,5 PFA.
