1296
Description du produit

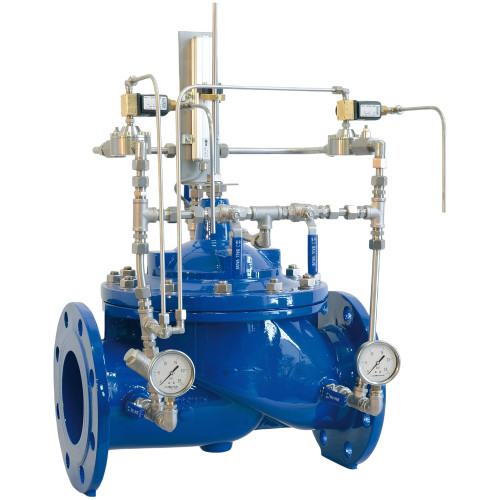

  • La vanne RYL Hydrobar Vario Amont est une vanne de régulation à fonctionnement 100% hydraulique qui maintient la pression en amont à une valeur préréglée indépendamment des variations de la demande et, en même temps, elle contrôle et régule le niveau minimum et maximum d'un réservoir. Si la pression amont chute en dessous du point de consigne, lors de l'ouverture, la vanne se fermera pour garantir l'alimentation en eau des consommateurs de la zone supérieure du réseaux. La vanne Hydrobar Vario Amont est extrêmement importante pour stabiliser la ligne piézométrique , contenir les surpressions indésirables et limiter le débit excessif vers le réservoir.
  • La vanne est conçue pour réduire la perte de charge, les bruits et les dommages liés à la cavitation. La vanne de régulation RYL est complètement modulable et peut être utilisée pour un large étendu d’applications
  • Revêtement époxydique selon la technologie FBT couleur bleu RAL 5005.
  • Application interne et externe avec une épaisseur de revêtement minimale de 250 μm.
  • Revêtement époxy, approuvé pour l'eau potable, appliqué électrostatiquement selon DIN 3476-1.


Conformité aux normes :

  • Testé selon la norme EN 12266.
  • Dimensions face-à-face ISO 5752-1.


Agrément :

  • ACS (Attestation de Conformité Sanitaire).


Informations pour le dimensionnement :

  • Evitez les points hauts possibles et les changements brusques de pente sur la tuyauterie entre la vanne et le pilote de contrôle de niveau.
  • Le système AC (anti-cavitation) est nécessaire pour les applications avec des valeurs statiques supérieures à 7 bar, dans ce cas, consultez RYL pour le dimensionnement approprié de la vanne.


Plages de réglage du pilote de contrôle du niveau :

  • Entre 0,2 et 4 mètres.


Plages de réglage du pilote de maintien de pression Amont :

  • Ressort bleu: De 0,7 à 7 bars.
  • Ressort rouge: De 1,5 à 15 bars.


Conditions utilisations :

  • Pression minimale de fonctionnement: 0,7 bar.
  • Pression maximale de fonctionnement: 16 bars
  • Pression de service recommandée: 6 bars
  • Valeurs supérieures sur demande.
  • Température maximale du fluide: 70°C.


Options :

  • Contrôle de niveau mini / maxi avec fonction anti refoulement
  • Contrôle de niveau mini / maxi avec commande électrique
  • Contrôle de niveau mini / maxi avec pilote de protection des surpressions
  • Transmetteur linéaire de position avec sortie mA output (Modèle RYL CSPL).
  • Transmetteur linéaire de position On-off (Modèle RYL CSPO).
  • Kit de mesure de pression.
  • Filtre haute capacité auto-nettoyant.


Applications :

  • Réseaux de distribution d’eau
  • Réseaux de protection incendie
  • Réseaux d’irrigation
