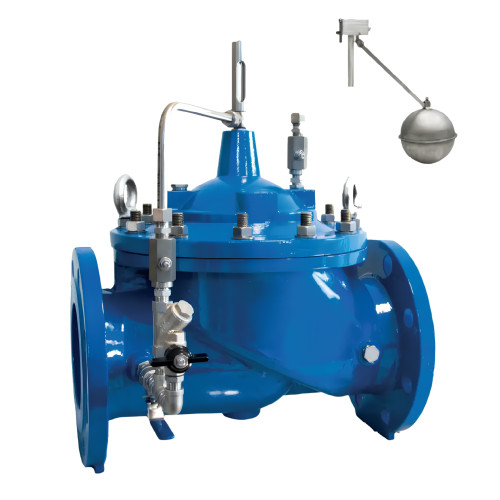

Hydrobar Altimétrique

• Les vannes RYL Hydrobar Altimétrique, est une vanne de régulation à fonctionnement 100% hydraulique qui maintient le niveau constant d'un réservoir et d'un château d'eau, quelles que soient les variations de pression en amont. Le contrôle du niveau avec modulation assure une régulation douce et l'absence de coup de bélier, car la vanne réagira proportionnellement aux variations de la demande. Normalement équipées d’indicateurs visuels de position, corps fabriqué en fonte ductile avec revêtement époxydique et parties internes en acier inox.
• La vanne est conçue pour réduire la perte de charge, les bruits et les dommages liés à la cavitation. La vanne de régulation RYL est complètement modulable et peut être utilisée pour un large étendu d’applications
• Revêtement époxydique selon la technologie FBT couleur bleu RAL 5005.
• Application interne et externe avec une épaisseur de revêtement minimale de 250 μm.
• Revêtement époxy, approuvé pour l'eau potable, appliqué électrostatiquement selon DIN 3476-1.

Conformité aux normes :

• Testé selon la norme EN 12266.
• Dimensions face-à-face ISO 5752-1.

Agrément :

• ACS (Attestation de Conformité Sanitaire).

Informations pour le dimensionnement :

• Pression amont, aval, le débit et l'application sont nécessaires pour le bon dimensionnement et une analyse de cavitation appropriée.
• Pour un bon fonctionnement, il est nécessaire d'avoir un minimum de 0,38 bar de pression statique agissant sur le pilote . Envisagez l'utilisation d'un pilote de maintien pour les conditions de basse pression et/ou le régulateur de débit mécanique RYL CSFL.

Plages de réglage du pilote Altimétrique :

• Ressort bleu: 0,38 à 1 bar.
• Ressort rouge: 0,6 à 2,8 bar.
• Autres valeurs sur demande.

Conditions utilisations :

• Pression minimale de fonctionnement: 0.7 bar.
• Pression statique minimale sur le pilote: 0,25 bar.
• Pression maximale de fonctionnement: 16 bars.
• Pression de service recommandée: 6 bars valeurs supérieures sur demande.
• Température maximale du. fluide: 70°C.

Options :

• Transmetteur linéaire de position avec sortie mA output (Modèle RYL CSPL).
• Transmetteur linéaire de position On-off (Modèle RYL CSPO).
• Kit de mesure de pression.
• Filtre haute capacité auto-nettoyant.
• Manomètres non fournis (option).

Applications :

• Réseaux de distribution d’eau
• Réseaux de protection incendie
• Réseaux d’irrigation
