Code catégorie produit
1298
Description du produit

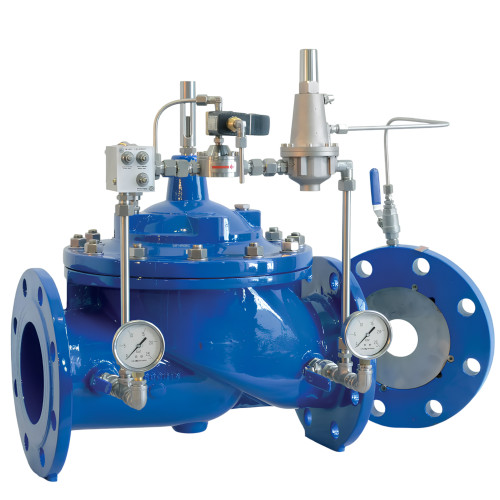

  • La vanne Hydroélec Pas à Pas est une vanne de régulation à fonctionnement 100% hydraulique qui s'ouvre et se ferme en réponse aux signaux appliqués à l'électrovanne du circuit pilote. Grâce aux vannes à pointeau CSA situées sur le circuit pilote, le temps de réaction à l'ouverture et fermeture peut être réglé indépendamment l'un de l'autre pour assurer une régulation fluide et précise. Un circuit de secours manuel est généralement fourni avec vanne en cas de panne de courant. la vanne est normalement équipée d'un transmetteur de position 4-20 mA et fabriquée avec un corps en fonte ductile revêtu époxy et parties internes en acier inox.
  • Ouverture, fermeture et positionnement progressif avec contrôle de la vitesse grâce à deux électrovannes.
  • Démarrage et arrêt des installations de pompage.
  • Ajustement des paramètres de débit et/ou de pression au sein du réseau.
  • Fonction de régulation adaptée aux réseaux pilotés à distance (souvent associés à un système de télégestion).
  • La vanne est conçue pour réduire la perte de charge, les bruits et les dommages liés à la cavitation. La vanne de régulation RYL est complètement modulable et peut être utilisée pour un large étendu d’applications
  • Revêtement époxydique selon la technologie FBT couleur bleu RAL 5005.
  • Application interne et externe avec une épaisseur de revêtement minimale de 250 μm.
  • Revêtement époxy, approuvé pour l'eau potable, appliqué électrostatiquement selon DIN 3476-1.


Conformité aux normes :

  • Testé selon la norme EN 12266.
  • Dimensions face-à-face ISO 5752-1.


Agrément :

  • ACS (Attestation de Conformité Sanitaire).


Informations pour le dimensionnement :

  • Le dispositif anti-cavitation AC est recommandé pour une régulation précise en cas de faible débit.
  • Débit et conditions de fonctionnement recommandés sur les notices d'utilisation de la série XRS.
  • La durée des impulsions envoyées à l'électrovanne est importante et change avec la taille de la vanne et la pression de service.


Fonctionnement de la vanne :

  • Fermeture de la vanne lorsque l’électrovanne située en aval est fermée et que celle en amont reste ouverte, l’eau est dirigée vers la chambre de commande de la vanne principale, entraînant ainsi sa fermeture.
  • Ouverture de la vanne lorsque l’électrovanne aval est ouverte et que l’électrovanne amont est fermée, l’eau est évacuée de la chambre de commande, ce qui permet l’ouverture de la vanne principale.
  • Maintien en position intermédiaire la fermeture simultanée des électrovannes amont et aval permet de stabiliser la vanne dans une position intermédiaire.
  • Le pilotage combiné de l’ouverture et de la fermeture des deux électrovannes permet ainsi un réglage précis sur toute la course de la vanne, de la position entièrement ouverte à totalement fermée.


Conditions utilisations :

  • Pression minimale de fonctionnement: 0,7 bar.
  • Pression maximale de fonctionnement: 16 bars
  • Valeurs supérieures sur demande.
  • Température maximale du fluide: 70°C.


Caractéristiques de la commande électrique :

  • Tension: 24 V DC, 24 V/50 Hz, 230 V/50 Hz. autres tensions sur demande.
  • Consommation électrique: Appel AC (VA) 24, Maintien AC (VA) 17 (8 W), DC bobine chaude/froide 8/9 W.


Options :

  • Transmetteur linéaire de position avec sortie mA output (Modèle RYL CSPL).
  • Transmetteur linéaire de position On-off (Modèle RYL CSPO).
  • Kit de mesure de pression.
  • Filtre haute capacité auto-nettoyant.
  • Régulateur de débit mécanique (RYL CSFL).


Applications :

  • Réseaux de distribution d’eau
  • Réseaux de protection incendie
  • Réseaux d’irrigation
